在構建電池系統時，選擇正確的接線方式至關重要。電池的串聯（Series）與并聯（Parallel）會直接影響系統的電壓、電量（Ah）、功率輸出與整體性能。充分理解這兩種常用的接線方式，將幫助你根據不同應用需求做出更準確、安全的決策。

什么是電池串聯與并聯？

串聯與并聯的差異主要體現在 電壓與容量的變化 上。選擇哪種接法取決于你需要“更高電壓”還是“更大容量”。

電池串聯如何提高電壓

串聯接法是將一塊電池的正極連接到下一塊的負極，依次連接，從而形成“電池鏈條”。
其特點是：

• 電壓相加

• 容量（Ah）保持不變

示例：

• 四節 3.6V 鋰電池串聯 → 14.4V

• 六節 2V 鉛酸單體串聯 → 12V

• 兩個 12V 電池串聯 → 24V

串聯適用于：

• 電動汽車（EV）

• 光伏儲能系統

• 無線電動工具

• UPS 高壓備用電源

串聯必須使用 相同電壓與容量的電池，避免因不一致產生過熱、失衡或損壞。

電池并聯如何提高容量

并聯接法是將所有電池的正極連接在一起，所有負極再連接在一起。
其特點是：

• 電壓不變

• 容量相加

示例：

• 兩個 12V 電池并聯 → 仍為 12V，但容量翻倍

并聯適用于：

• 房車（RV）電源系統

• 太陽能儲能電池組

• 應急備用電源

• 長時間運行設備

并聯能顯著延長運行時間，使系統更穩定可靠。

串聯 vs 并聯快速對比表

如何將電池串聯（詳細步驟）

串聯用于提升整體系統電壓，適合高功率應用。

步驟指南

1. 準備工具
   規格一致的電池、電纜、萬用表。

2. 擺放電池
   排列整齊，確保端子易于操作。

3. 連接端子
   將 一塊的正極接到下一塊的負極，依次連接所有電池。

4. 確定輸出端
   最終剩下的一個正極與一個負極，就是系統的電源輸出端。

5. 檢測電壓
   用萬用表測量總電壓，應等于所有電池電壓之和。

串聯接線安全要點

• 務必使用同規格電池
  電壓/容量不一致會造成過熱或損壞。

• 定期檢查接線牢固度
  松動會導致發熱與效率下降。

• 配置電池管理系統（BMS）
  防止過充、過放與電壓失衡。

• 遵循安全標準
  | 標準 | 功能 | 作用 |
  |------|------|------|
  | PSE（日本） | 確保電池符合安全法規 | 提高高壓系統安全性 |
  | EU 電池指令 | 限制有害物質 | 促進環保與安全使用 |
  | BMS | 監測與保護電池 | 穩定電壓與延長壽命 |

串聯的常見應用

• 電動汽車動力系統

• 光伏逆變器高壓輸入

• 電動工具

• UPS 不間斷電源

串聯適用于需要高電壓、高功率的場景。

如何將電池并聯（詳細步驟）

并聯用于提高容量與續航時間。

接線步驟

1. 準備材料
   電池、電纜、萬用表，并確保電池參數一致。

2. 擺放電池
   將電池并排放置。

3. 連接正極
   將所有電池的正極連接在一起。

4. 連接負極
   將所有負極連接在一起。

5. 檢測系統電壓
   電壓應與單塊電池相同，但容量增加。

并聯安全要點

• 電池參數必須一致
  避免不均衡充電。

• 保持連接緊固清潔
  防止能量損耗與發熱。

• 安裝 BMS 或均衡器
  確保各電池組電量保持一致。

• 風險較低但仍需檢查
  單體損壞主要導致容量下降，而非系統崩潰。

并聯的應用場景

• RV 生活區電源

• 太陽能儲能電池組

• 長時間備用電源

• 工業電力系統中采用并聯纜線提升穩定性

如何選擇串聯或并聯？

適合串聯：

• 需要更高電壓

• 電機、高功率設備、逆變器

• 提升系統整體性能

適合并聯：

• 需要更長運行時間

• RV、家庭儲能、UPS、戶外電源

• 更高的冗余性與擴展性

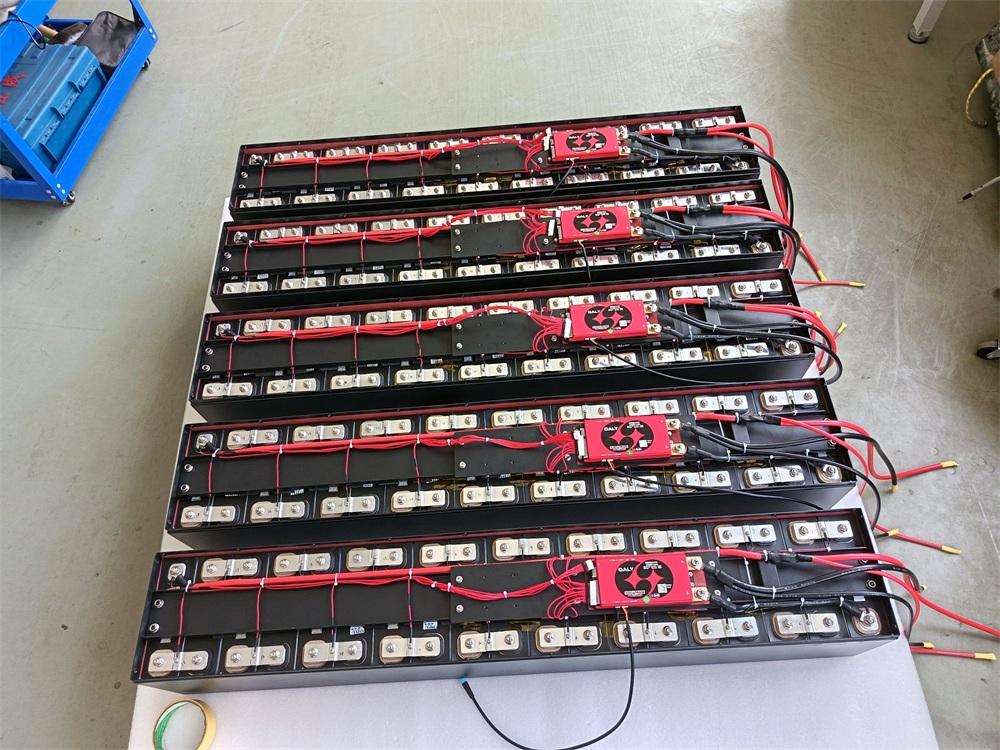

串并聯組合（高級系統）

大型儲能系統常采用“串+并”混合接法：

• 先將電池串聯提升電壓

• 再將多串電池并聯提升容量

注意：

• 電池不一致可能導致 壽命縮短 40%

• 溫度差異會加速衰減

• BMS 是必須配置

串聯 vs 并聯系統優缺點表

核心總結

• 要高電壓 → 用串聯

• 要長續航 → 用并聯

• 兩者皆要 → 采用混合系統（串 + 并）

通過合理的接線方式與正確的電池管理，可打造高性能、安全高效的電池系統。
